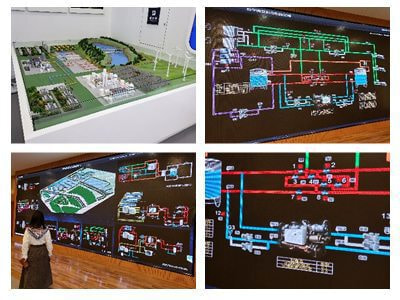

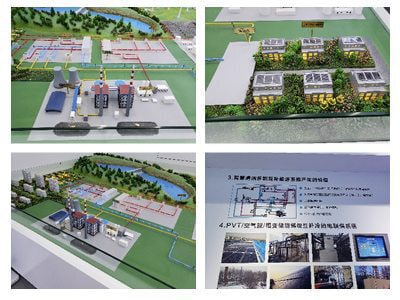

農業での実証実用化の事例
太陽エネルギー(光)と熱（PVT）+ 空気熱源 + 電蓄積エネルギーから温水を供給する

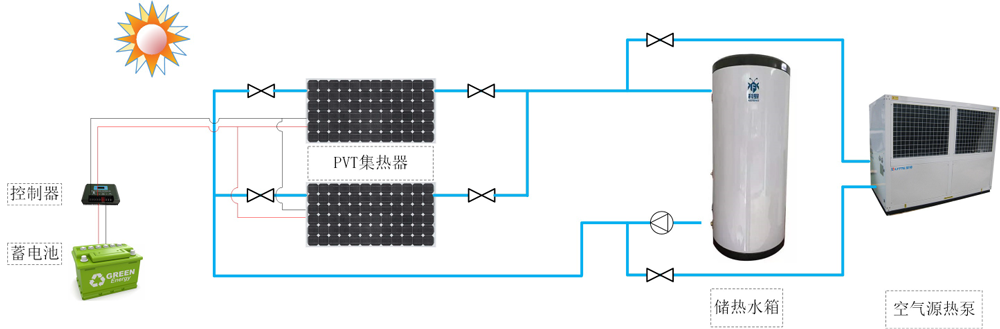

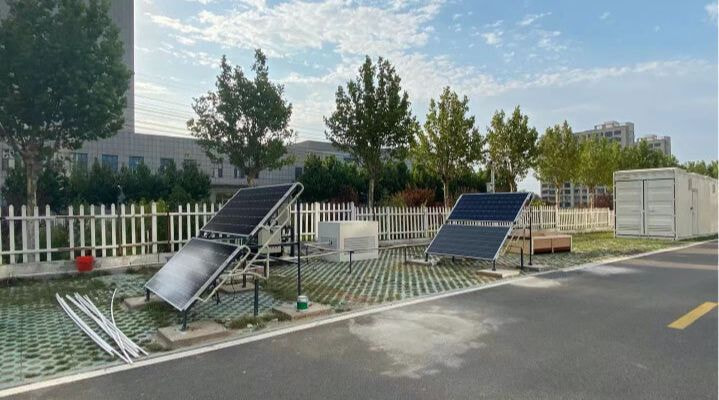

1.1PVTの温水ヒートポンプモデル
- 赤太線は冷却材のパイプで、青太線は水道管で、細い線は電線です。
- 太陽光の熱源とPVTの熱源は集熱蒸発機に集めて、温めお湯を水タンクで保存します；太陽熱温度が低い時、空気の熱交換器とヒートポンプのにてお湯をタンク中で保存します。
- PVTモジュールの発電にてバッテリーを充電して電気を蓄えます。

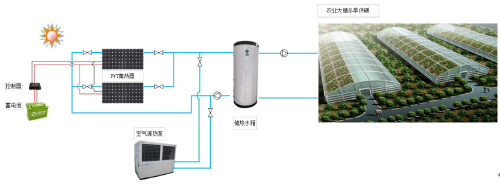

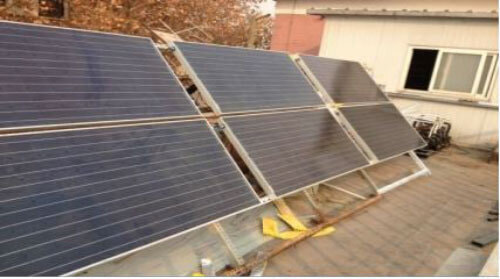

1.3PVTは温めるモデルに集まります
- 青太線は水道管で、赤、黒の細い線は電線です。
- PVTと水タンクの間の温度差を利用して温水を作ります。
温度差が6℃より大きい時に、循環ポンプをスタートさせ集熱を行います。温度差が3℃より小さい時は、循環ポンプは停止し、ヒートポンプで加熱します。 - PVTモジュールの発電で、バッテリーを充電します。

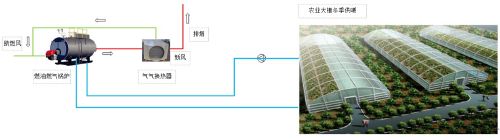

ガス（重油）ボイラー + 余熱を回収します

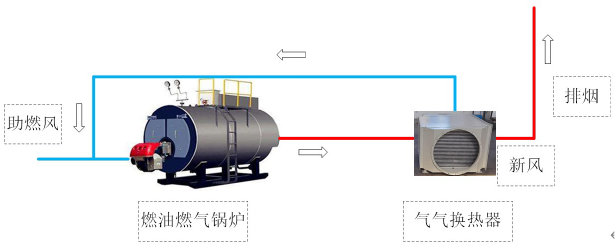

- 青太い線は燃焼を助ける為の空気パイプで、赤太線は排気マフラーです。
- ボイラーが運行する時、排気ガスは高温で熱交換器を通り、熱量を冷却し、インティークに戻し燃焼を助けます。一部は排気します。
冬季農業暖房に使用する熱の回収と使用

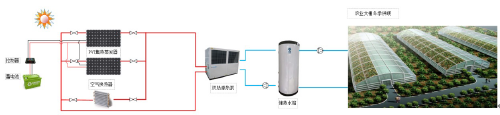

- 赤太線は冷却材のパイプで、青太線は水道管で、細い線は電線です。
- 太陽光の熱源とPVTの熱源は集熱蒸発機に集めて、温めお湯を水タンクで保存します；太陽熱温度が低い時、空気の熱交換器とヒートポンプのにてお湯をタンク中で保存します、農業用暖房装置としてビニールハウスへ供給します。
- PVTモジュールの発電にてバッテリーを充電して電気を蓄えます。
- 青太線は水道管で、赤、黒の細い線は電線です。
- PVTと水タンクの間の温度差を利用して温水を作ります。
- 温度差が6℃より大きい時に、循環ポンプをスタートさせ集熱を行います。温度差が3℃より小さい時は、循環ポンプは停止し、ヒートポンプで加熱します。農業用暖房装置としてビニールハウスへ供給します。
- PVTモジュールの発電で、バッテリーを充電します。
- 青太い線は燃焼を助ける為の空気パイプで、赤太線は排気マフラーです。
- ボイラーが運行する時、排気ガスは高温で熱交換器を通り、熱量を冷却し、インティークに戻し燃焼を助けます。一部は排気します。
ボイラーお湯は農業用暖房装置としてビニールハウスへ供給します。
